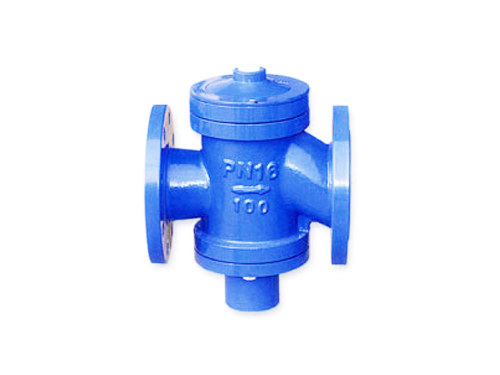

ZL17自力式流量控制阀

ZL17自力式流量控制阀

ZL17自力式流量控制阀的结构特点：ZL17自力式流量控制阀是按被控管线需要设定流量，并可锁定设定状态。
ZL17自力式流量控制阀详细说明：

　　ZL17自力式流量控制阀的结构特点：ZL17自力式流量控制阀是按被控管线需要设定流量，并可锁定设定状态。可自动管线的富余压力，能使分支管线间流量调节互不干扰，直接流量数字显示，公称压力为1.6Mpa，介质温度为0-120℃，阀体材质采用灰铸铁、碳素钢、锻压铜合金，内件材质采用铜合金、不锈钢。
　　ZL17自力式流量控制阀的安装说明
　　应按阀体箭头水流方向安装，切勿装反，在管道上可垂直安装亦可水平安装。流量设定方法：用扳手，打开保护盖，旋转阀杆，使刻度线调整到设定流量的对应值。应另设关断阀门。

公称直径(mm) 安装方式 阀长(mm) H1(mm) H2(mm) 恒定流量（m3/h） 重量(KG)
Dn15 螺纹连接 100 60 50 0.2-1 0.6
Dn20 110 60 50 0.3-1.5 0.6
Dn25 115 60 50 0.5-2 0.7
Dn32 法兰连接 130 70 70 1-4 4
Dn40 210 90 100 1.5-6 11
Dn50 225 100 105 2-8 12
Dn65 1240 130 110 3-12 15
Dn80 280 159 170 5-20 27
Dn100 295 175 185 10-30 30
Dn125 320 180 200 15-45 40
Dn150 350 210 220 30-70 63
Dn200 435 230 285 40-180 104
Dn250 515 310 385 100-300 189
Dn300 610 405 485 150-500 218
Dn350 625 420 545 200-788 265
